ห้อง Home Theater ห้องนี้เป็นงานต่อเนื่องจาก Project ก่อนหน้าที่ HDT เข้าไปติดตั้ง Epson LS12000 พร้อมทำ Video Calibration ไว้เรียบร้อยแล้ว รอบนี้เจ้าของห้องต้องการอัปเกรดระบบเสียงจากชุดเดิม ให้ Front Stage มีน้ำหนัก สเกล และคุณภาพเสียงที่สูงขึ้น โดยยังใช้อุปกรณ์เดิมบางส่วนที่สามารถทำงานต่อได้
ระบบเดิมใช้ลำโพง ELAC Debut ทั้งชุด ครั้งนี้ HDT เปลี่ยน Front Left, Center และ Front Right เป็น XTZ Cinema M8 จำนวน 3 ตัว เพิ่ม Power Amplifier Qinchao 3400A กำลังขับ 400W × 3 Channels พร้อมสายสัญญาณ XLR และทำ Audio Calibration ใหม่ให้ระบบทั้งหมดทำงานร่วมกันกับห้องจริง
นอกจากนี้ยังเพิ่ม NVIDIA Shield พร้อม Emby เพื่อเพิ่มทางเลือกในการรับชมภาพยนตร์และ Content ออนไลน์ ควบคู่กับ Streaming Service ที่ลูกค้าใช้งานอยู่
Concept Summary
Location: Chonburi, Thailand
Project Type: Home Theater Audio Upgrade & Calibration
Scope of Work: LCR Speaker Upgrade, Power Amplifier Installation, Media Player Setup & Audio Calibration
Front LCR: XTZ Cinema M8 ×3
Power Amplifier: Qinchao 3400A — 400W × 3 Channels

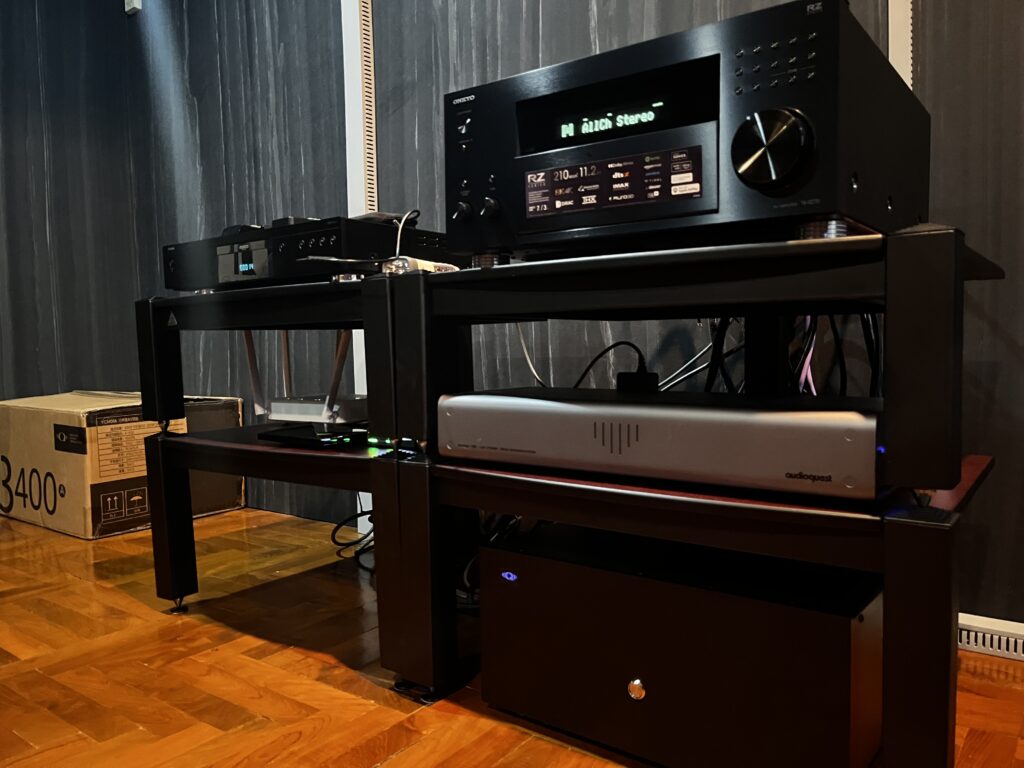

AV Receiver: Onkyo TX-RZ70
Subwoofer: SVS PB-1000 ×2
Media Player: NVIDIA Shield + Emby
Calibration: REW (Room EQ Wizard)
จากระบบเดิม สู่การอัปเกรด Front Stage
ระบบเดิมของห้องนี้ใช้ลำโพง ELAC Debut ทั้งชุด ซึ่งยังสามารถใช้งานได้ตามปกติ แต่โจทย์ของเจ้าของห้องครั้งนี้คือต้องการยกระดับระบบเสียงสำหรับการดูหนัง โดยเฉพาะ Front Stage ซึ่งเป็นส่วนสำคัญทั้งกับเสียงพูด เสียงเอฟเฟกต์ และภาพเสียงที่เกิดขึ้นด้านหน้าจอ

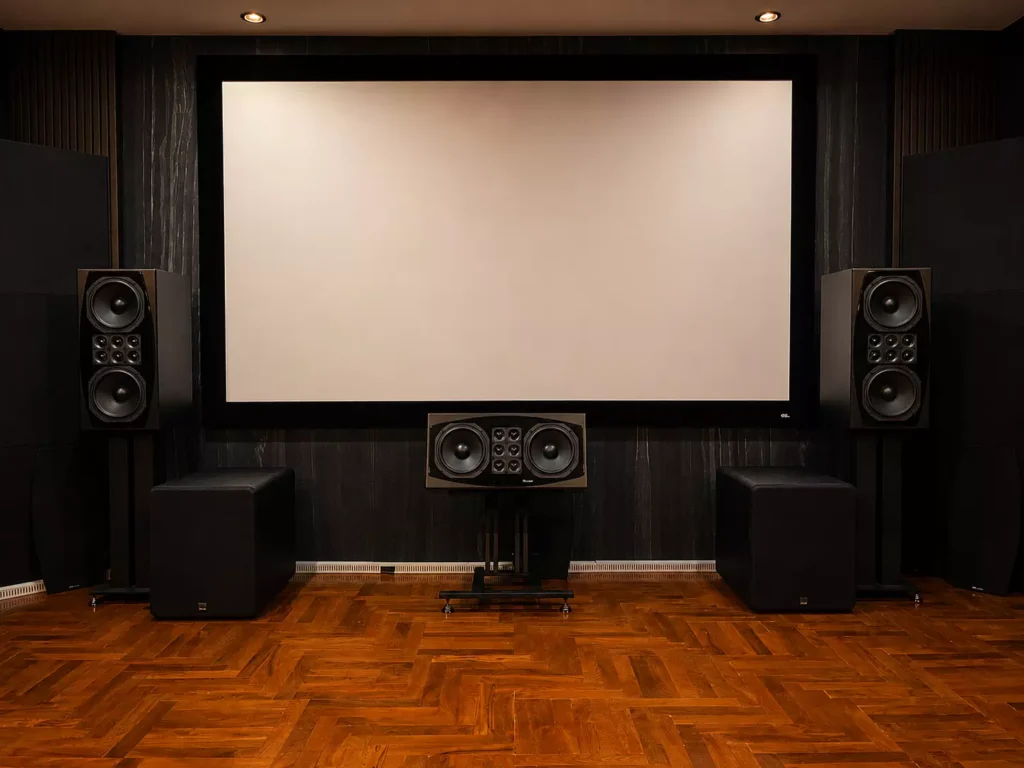

เราจึงไม่ได้เปลี่ยนลำโพงทั้งหมด แต่เลือกอัปเกรด Front Left, Center และ Front Right เป็น XTZ Cinema M8 รุ่นเดียวกันทั้ง 3 ตัว ส่วน Surround ยังคงใช้ ELAC ชุดเดิม และ Subwoofer ยังคงใช้ SVS PB-1000 จำนวน 2 ตัว
การใช้ลำโพงรุ่นเดียวกันครบทั้ง L/C/R มีข้อดีเรื่องความต่อเนื่องของ Character เสียงด้านหน้า โดยเฉพาะเสียงที่เคลื่อนผ่านจากซ้ายไป Center และไปขวา รวมถึง Dialogue ซึ่ง Center รับหน้าที่หลักในการถ่ายทอด
ทำไมเลือก XTZ Cinema M8 สำหรับ LCR

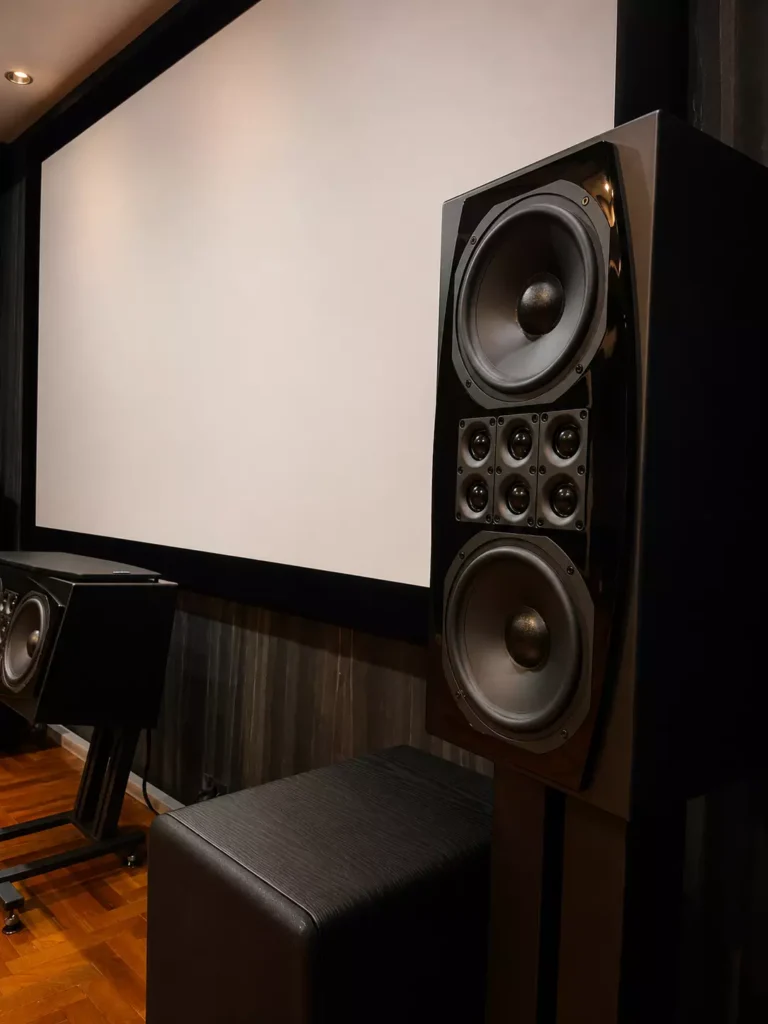

XTZ Cinema M8 เป็นลำโพง 3-Way ที่ออกแบบมาสำหรับระบบ Cinema โดยตัว M8 ใช้ Woofer ขนาด 8 นิ้วจำนวน 2 ตัว ร่วมกับชุด Midrange/Tweeter Array มีความไว 91.2 dB และผู้ผลิตระบุกำลังขับที่รองรับไว้ที่ 350W Long Term และ 600W Short Term
สำหรับงานนี้ จุดสำคัญไม่ใช่เพียงตัวเลขสเปก แต่เป็นสิ่งที่เราได้ยินหลังนำ M8 มาแทน Front Stage เดิม
เสียงพูดจาก Center มีความชัด มีน้ำหนัก และมีตัวตนมากขึ้น ขณะที่ Front Stage ทั้งชุดให้สเกลเสียงที่ใหญ่ขึ้นจาก ELAC Debut เดิมค่อนข้างมาก เวลาดูหนังจึงได้ทั้งน้ำหนักของเสียงและบรรยากาศที่เต็มขึ้น โดยเฉพาะฉากที่ต้องการพลังจากลำโพงด้านหน้า
สิ่งที่น่าสนใจคือ เมื่อดูประสบการณ์จากผู้ใช้ M8 ในต่างประเทศ ก็มีการพูดถึงลักษณะบางอย่างไปในทิศทางเดียวกัน ผู้ใช้ที่ติดตั้ง M8 เป็น LCR มีการกล่าวถึงความชัดและความเป็นธรรมชาติของ Dialogue จาก Center รวมถึงการใช้งาน M8 สามตัวเป็น Front L/C/R ใน Dedicated Home Theater จริง ๆ
อีกประเด็นที่มีการพูดถึงจากประสบการณ์ผู้ใช้งานคือ ตำแหน่งและการจัดวาง M8 มีผลต่อรายละเอียดของเสียง Dialogue ซึ่งก็สะท้อนหลักเดียวกับที่เราเจอจากการทำงานจริงว่า ลำโพงที่ดีไม่ได้หมายความว่าจะวางตรงไหนแล้วได้ผลเหมือนกัน ตำแหน่ง การยิงเสียง และสภาพห้องยังมีผลต่อสิ่งที่ได้ยิน
นี่เป็นเหตุผลหนึ่งที่หลังเปลี่ยนลำโพงแล้ว งานของเรายังไม่จบที่การติดตั้ง
เพิ่ม Power Amplifier Qinchao 3400A สำหรับ LCR

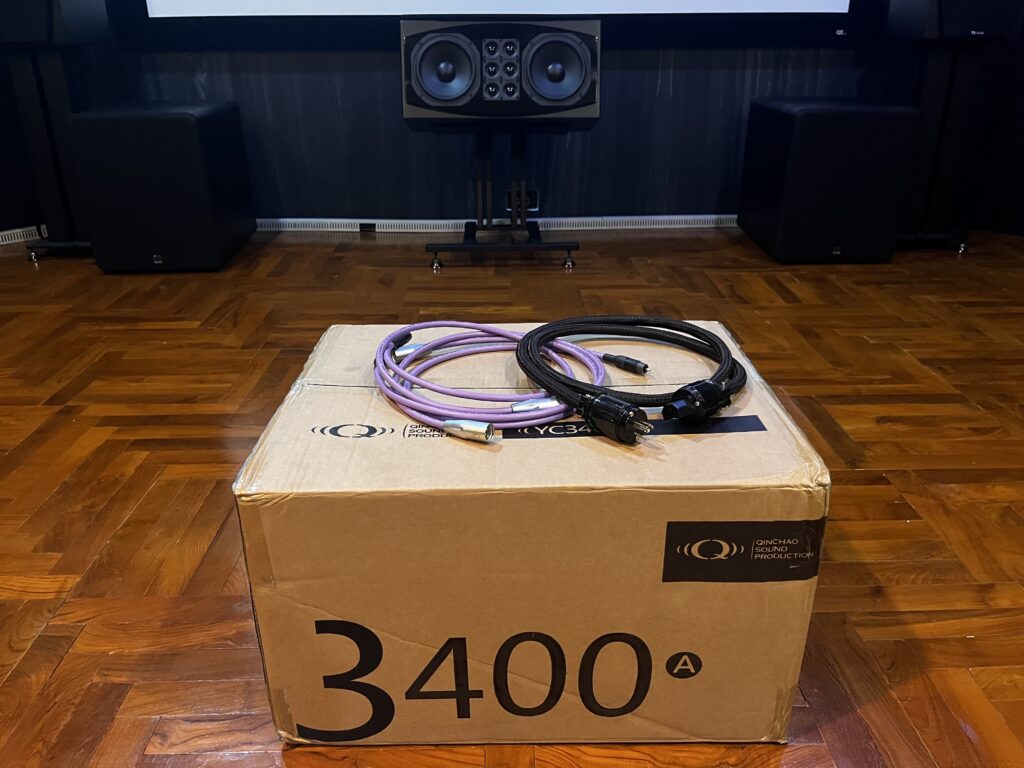

พร้อมกับการเปลี่ยนลำโพง HDT ติดตั้ง Qinchao 3400A Power Amplifier แบบ 3 Channel กำลังขับ 400W × 3 Channels เพื่อขับ XTZ Cinema M8 ทั้ง Front Left, Center และ Front Right พร้อมเชื่อมต่อด้วยสายสัญญาณ XLR
แนวคิดไม่ได้อยู่ที่ว่า Power Amplifier วัตต์สูงแล้วเสียงจะดีขึ้นโดยอัตโนมัติ แต่เป็นการจัดภาคขยายแยกสำหรับ Front Stage ชุดใหม่ และให้ L/C/R ทั้งสามแชนแนลทำงานจากภาคขยายชุดเดียวกัน
เมื่อลำโพงและภาคขยายเปลี่ยนไป ค่าที่เคยตั้งไว้กับระบบเดิมจึงไม่ควรถูกนำมาใช้ต่อทันทีโดยไม่มีการตรวจวัดใหม่
เพิ่ม NVIDIA Shield + Emby สำหรับการรับชมภาพยนตร์

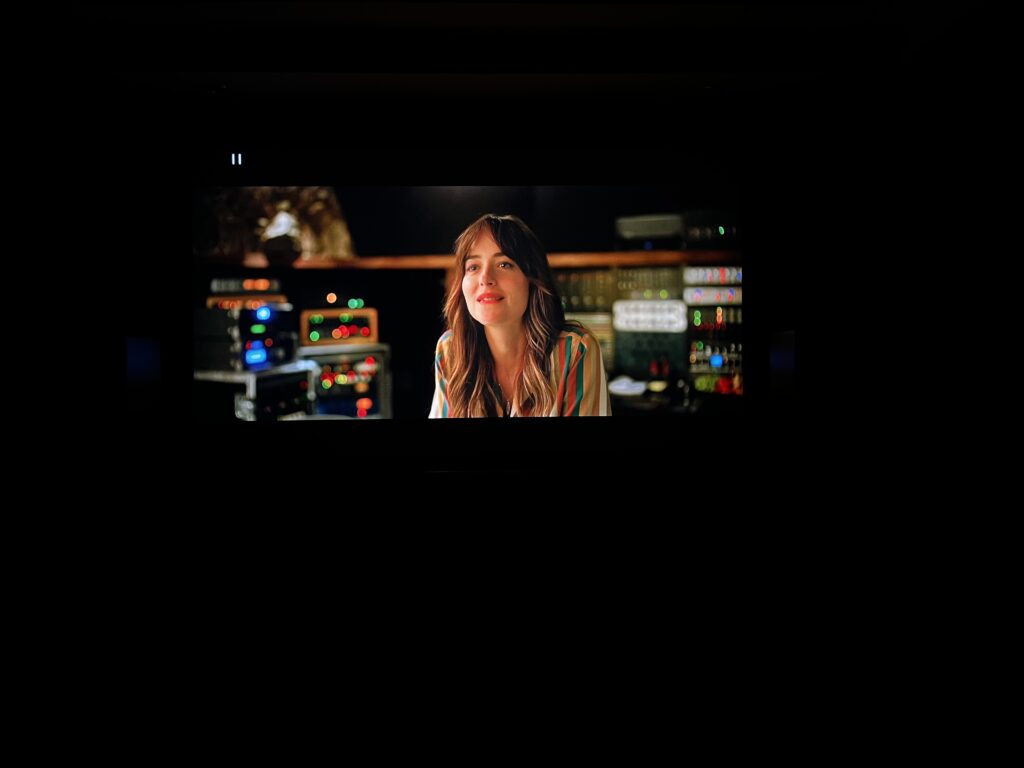

อีกส่วนที่เพิ่มเข้ามาในงานนี้คือ NVIDIA Shield พร้อม Emby เพื่อเพิ่มทางเลือกในการรับชมภาพยนตร์และ Content ออนไลน์ให้กับระบบ Home Theater นอกเหนือจาก Streaming Service ที่ลูกค้าใช้งานอยู่ เช่น Netflix และ Disney+
NVIDIA Shield รองรับการเล่นภาพระดับ 4K HDR รวมถึงระบบเสียง Home Theater อย่าง Dolby Atmos, Dolby TrueHD และ DTS:X ตามรูปแบบ Content และระบบที่ใช้งาน
ส่วนรายละเอียดของระบบ Emby ใน Project นี้ เราจะไม่ลงรายละเอียดเชิงโครงสร้างมากเกินความจำเป็น จุดประสงค์หลักคือเพิ่มความสะดวกและทางเลือกในการใช้งาน Home Theater ส่วนตัวของลูกค้าในชีวิตประจำวัน
เปลี่ยนอุปกรณ์แล้ว ทำไมยังต้อง Audio Calibration ใหม่
การเปลี่ยนลำโพงหรือ Power Amplifier ไม่ได้หมายความว่าเสียบสายแล้วระบบจะทำงานได้ดีที่สุดทันที เพราะเสียงที่เราได้ยินจริงที่ตำแหน่งนั่งเป็นผลรวมจากหลายส่วน ทั้ง ลำโพง ตำแหน่งติดตั้ง ระดับเสียง Timing, Phase, Subwoofer และ Acoustic ของห้อง
ดังนั้นแนวทางของ HDT จะเริ่มจาก วัดและวิเคราะห์ระบบก่อน แล้วจึงตัดสินใจว่าต้องปรับอะไร

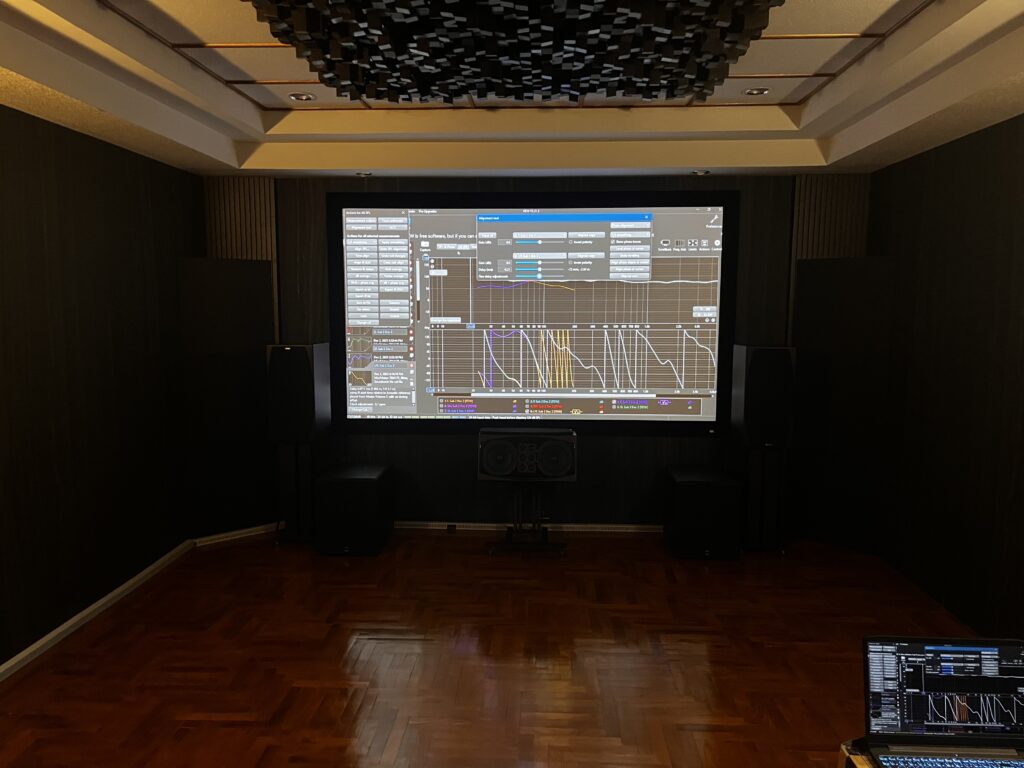

งานนี้เราใช้ REW (Room EQ Wizard) เป็นเครื่องมือในการตรวจวัดและวิเคราะห์ เพื่อให้การปรับค่าต่าง ๆ มี Measurement จากระบบจริงเป็นข้อมูลประกอบ ไม่ใช่ตั้งค่าจากตัวเลขหรือสูตรสำเร็จเพียงอย่างเดียว
Speaker Level และ Time Alignment
เริ่มจากตรวจและปรับ Level ของลำโพงแต่ละแชนแนลให้สัมพันธ์กันที่ตำแหน่งฟัง จากนั้นตรวจ Time Alignment เพื่อดูความสัมพันธ์ของเวลาที่เสียงจากลำโพงแต่ละตำแหน่งเดินทางมาถึงจุดฟัง
Distance ที่ตั้งใน AVR จึงไม่ได้มองเฉพาะระยะทางที่วัดด้วยตลับเมตร แต่ต้องตรวจสอบผลจากระบบจริงด้วย

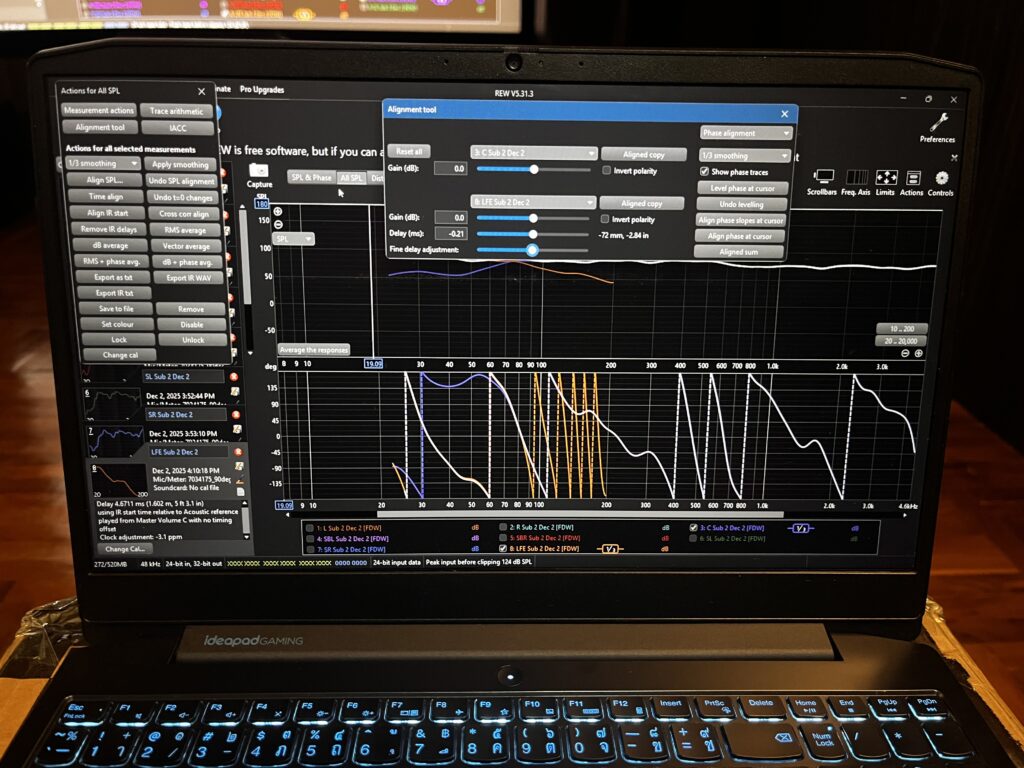

Phase Alignment
อีกส่วนคือการตรวจ Phase Alignment โดยเฉพาะบริเวณ Crossover ที่ลำโพงและ Subwoofer ต้องทำงานร่วมกัน
ถ้า Timing และ Phase ไม่สัมพันธ์กัน พลังงานเสียงบางช่วงสามารถเกิดการหักล้างได้ แม้ว่าลำโพงและ Subwoofer แต่ละตัวเมื่อวัดแยกจะทำงานได้ตามปกติก็ตาม
ตรงนี้จึงต้องวัด วิเคราะห์ และปรับจากพฤติกรรมของระบบในห้องจริง
Dual Subwoofer Alignment ก่อนรวมเข้ากับลำโพง
ระบบนี้มี SVS PB-1000 จำนวน 2 ตัว ซึ่งเป็น Subwoofer เดิมของลูกค้า
สิ่งที่ต้องทำก่อนคือวัด Subwoofer แต่ละตัวและทำ Dual Subwoofer Alignment ให้ซับทั้งสองทำงานสัมพันธ์กันก่อน เพราะการมี Subwoofer สองตัวไม่ได้หมายความว่าผลรวมจะดีขึ้นเอง หาก Timing หรือ Phase ไม่สัมพันธ์กัน บางช่วงความถี่อาจเสริมกัน ขณะที่บางช่วงอาจเกิดการหักล้าง
เมื่อซับทั้งสองทำงานร่วมกันได้เหมาะสมแล้ว จึงนำผลรวมของ Subwoofer ไปทำ Integration กับลำโพง โดยตรวจความสัมพันธ์บริเวณ Crossover อีกครั้ง
เป้าหมายไม่ได้อยู่ที่ทำให้เบสดังที่สุด แต่ต้องการให้ย่านต่ำเชื่อมต่อกับลำโพงได้ต่อเนื่อง มีน้ำหนักในจังหวะที่ควรมี และทำงานเป็นส่วนหนึ่งของระบบเดียวกัน
ผลหลังอัปเกรดและ Audio Calibration

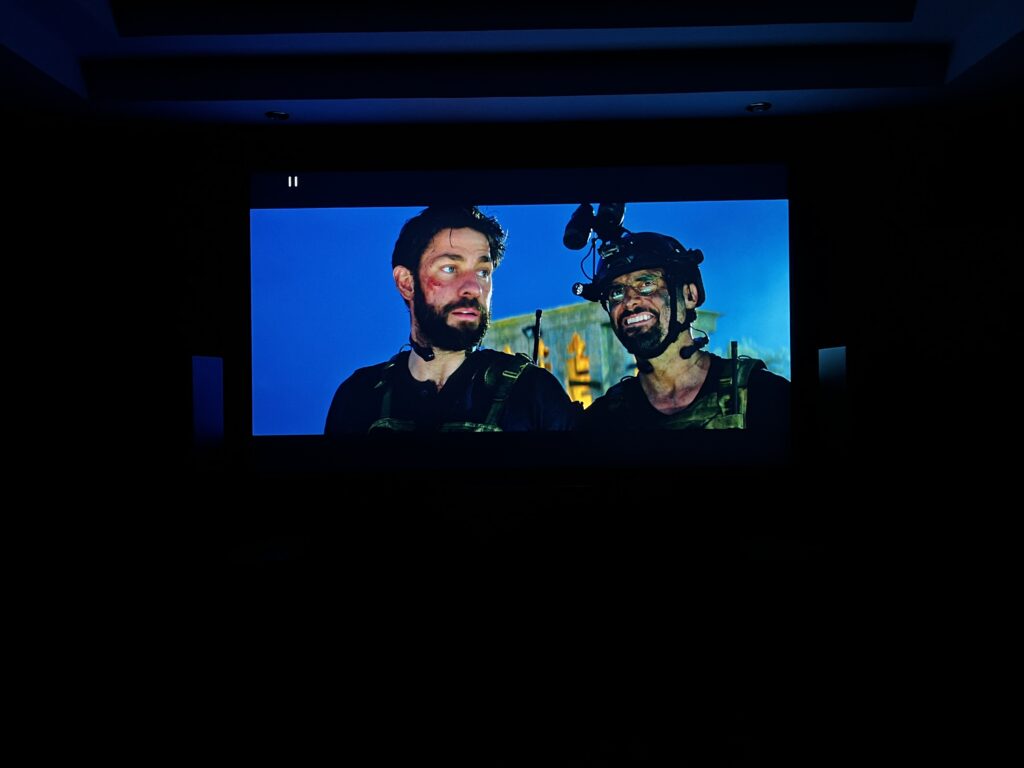

หลังติดตั้งและ Calibration เสร็จ สิ่งที่ฟังได้ชัดจากระบบนี้คือ Front Stage มีน้ำหนักและสเกลเสียงใหญ่ขึ้นจากชุดเดิมค่อนข้างมาก

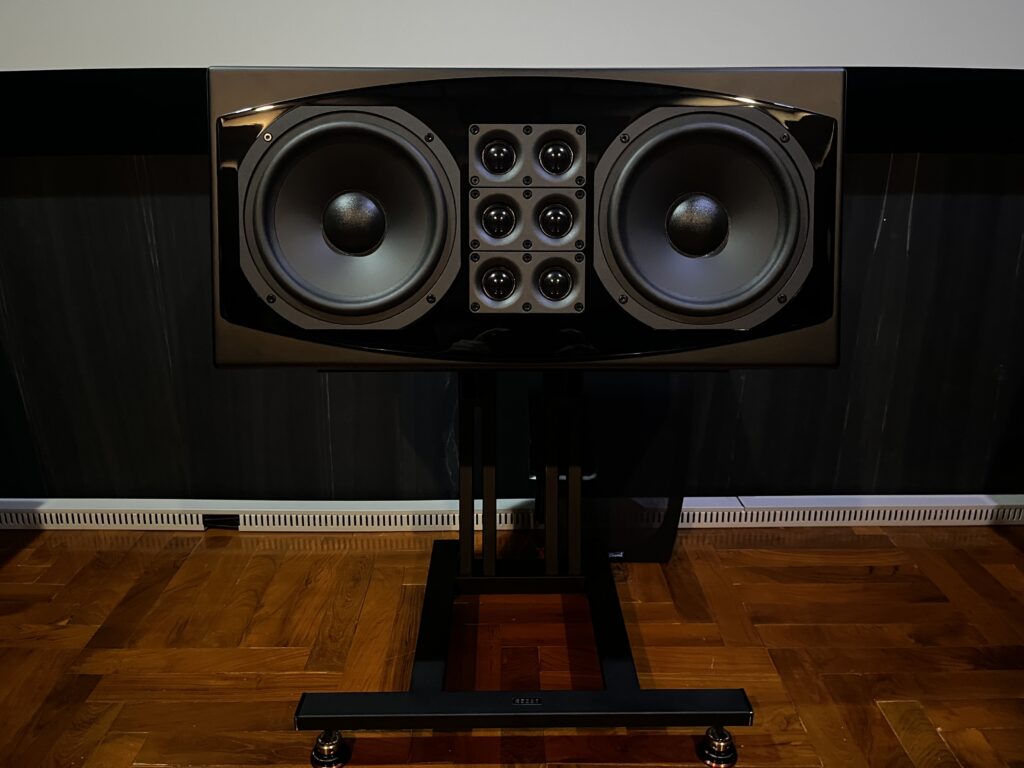

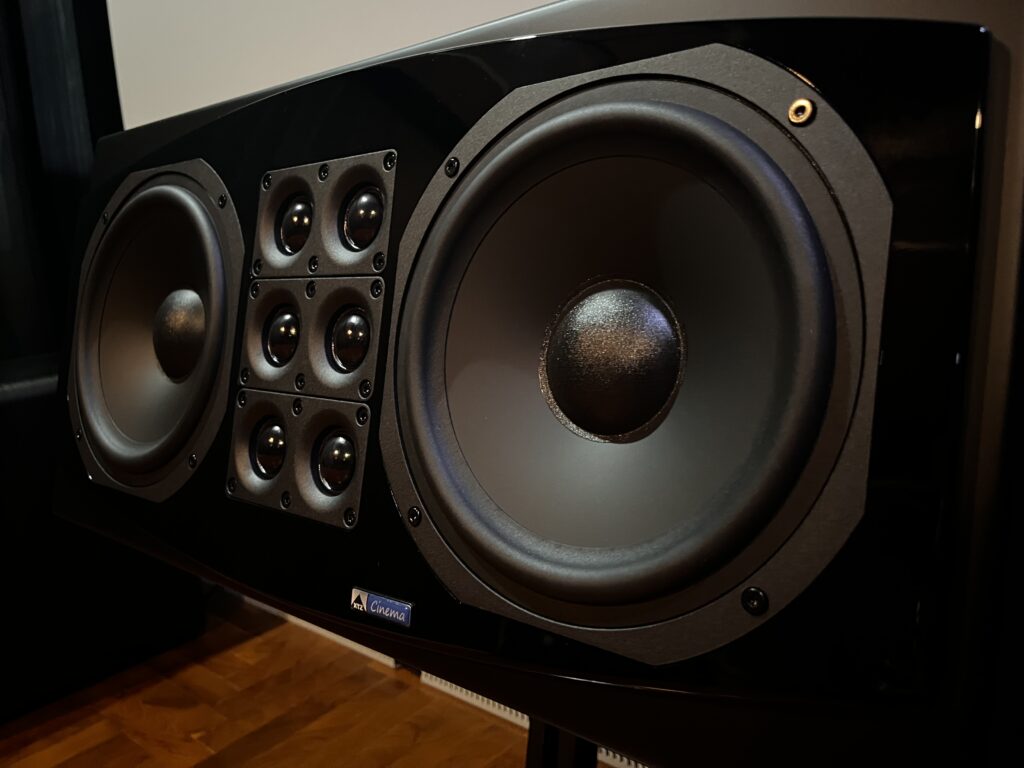

เสียงพูดจาก XTZ Cinema M8 ที่ทำหน้าที่ Center ชัดขึ้น มีน้ำหนักและมีตัวตนมากขึ้น ขณะที่ L/C/R ทั้งสามตัวให้ภาพเสียงด้านหน้าที่ต่อเนื่องและมีสเกลเหมาะกับการดูหนังมากขึ้น
บรรยากาศโดยรวมดีขึ้น และหลังจาก Align Subwoofer ทั้งสองตัวและ Integration เข้ากับลำโพงแล้ว ย่านต่ำทำงานร่วมกับระบบได้เป็นเนื้อเดียวกันมากขึ้น
ผลที่ได้จึงไม่ได้มาจาก M8 เพียงอย่างเดียว หรือ Power Amplifier เพียงชิ้นเดียว แต่เป็นผลรวมจาก ลำโพง ภาคขยาย การติดตั้ง การตรวจวัด และ Audio Calibration
สำหรับ HDT การ Calibration ไม่ได้จบที่ทำให้กราฟออกมาสวย แต่ Measurement ใช้สำหรับช่วยวิเคราะห์และตัดสินใจว่าเราควรแก้อะไร และสุดท้ายต้องกลับมาฟังด้วย Content จริงอีกครั้ง เพื่อยืนยันว่าสิ่งที่วัดได้กับสิ่งที่เราได้ยินไปในทิศทางเดียวกัน
สรุปงาน Audio Upgrade ครั้งนี้
Project นี้เป็นตัวอย่างของการอัปเกรด Home Theater ที่ไม่จำเป็นต้องเปลี่ยนอุปกรณ์ทุกชิ้นพร้อมกัน
เราเลือกเก็บ Surround ELAC และ SVS PB-1000 เดิมไว้ แล้วอัปเกรดส่วน Front Stage เป็น XTZ Cinema M8 LCR เพิ่ม Qinchao 3400A, เพิ่ม NVIDIA Shield + Emby สำหรับการใช้งานด้าน Entertainment และทำ Audio Calibration ระบบใหม่ทั้งหมดให้ทำงานร่วมกันกับอุปกรณ์เดิมและห้องจริง
จาก Project ก่อนหน้าที่ HDT ดูแล Epson LS12000 และ Video Calibration มาถึงการอัปเกรดระบบเสียงครั้งนี้ แนวทางยังเหมือนเดิม คือ ดูระบบจริง ตรวจวัด วิเคราะห์ แล้วจึงปรับแก้ให้เหมาะกับอุปกรณ์และห้องนั้น ๆ
แหล่งข้อมูลอ้างอิง
XTZ Cinema M8 – ข้อมูลผลิตภัณฑ์และ Technical Specifications จาก XTZ Sound
https://xtzsound.eu/series/Cinema/xtz-cinema-m8/p/82j4f9t40
XTZ Cinema M8 Right / Center – ข้อมูลโครงสร้าง การติดตั้ง และ Technical Specifications จาก XTZ Sound
https://xtzsound.eu/en/series/xtz-cinema-m8-right-center/p/mql8uqtmd
NVIDIA SHIELD TV – ข้อมูล 4K HDR และการรองรับระบบเสียง Home Theater จาก NVIDIA
https://www.nvidia.com/en-eu/shield/shield-tv/
NVIDIA SHIELD – AVR / Surround Audio Setup
https://www.nvidia.com/en-us/shield/support/shield-tv/avr-surround-audio-setup/
Room EQ Wizard (REW) – โปรแกรมตรวจวัดและวิเคราะห์ระบบเสียง
https://www.roomeqwizard.com/
