White Balance & Grayscale Calibration — เมื่อสีขาวเป็นพื้นฐานของสีทั้งภาพ
ก่อนจะเข้าใจว่า White Balance สำคัญกับภาพอย่างไร เราต้องเริ่มจากหลักพื้นฐานของระบบสีบนจอภาพก่อน
TV, Projector และ Display สร้างสีที่เราเห็นจากแสงสีหลัก 3 สี คือ
Red — แดง
Green — เขียว
Blue — น้ำเงิน
หลักการนี้เรียกว่า Additive RGB
เมื่อแสงสองสีรวมกันจะเกิดสีใหม่ เช่น
Red + Green = Yellow
Green + Blue = Cyan
Red + Blue = Magenta
และเมื่อ Red, Green และ Blue รวมกันในสัดส่วนที่เหมาะสม เราจะรับรู้ผลรวมเป็น White

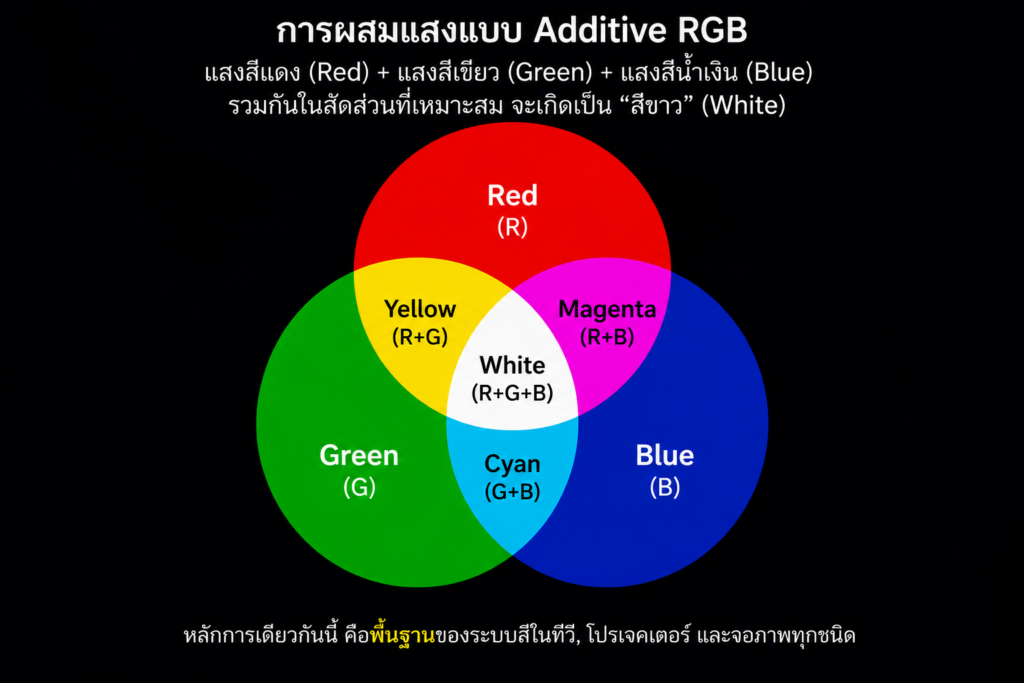

[— การผสมแสงแบบ Additive RGB]
นี่คือจุดเริ่มต้นที่สำคัญ เพราะทำให้เราเห็นว่า “สีขาว” ไม่ได้แยกออกจากสีอื่นในภาพ แต่เกิดขึ้นจากระบบ RGB ชุดเดียวกัน
และนี่เองที่พาเราเข้าสู่เรื่อง White Balance
1. White Balance คืออะไร?
เมื่อเรารู้แล้วว่าสีขาวเกิดจากการทำงานร่วมกันของ Red, Green และ Blue คำว่า White Balance ก็เข้าใจง่ายขึ้น
ถ้าความสัมพันธ์ของ RGB อยู่ในสมดุลที่ถูกต้อง Display จะสามารถสร้าง Neutral White ได้ใกล้กับ Reference ที่กำหนด
แต่ถ้า RGB ตัวใดตัวหนึ่งมากหรือน้อยเกินไป White ก็จะเริ่มมี Tint
ถ้า Blue มากเกินไป สีขาวอาจดูเย็นหรือติดฟ้า
ถ้า Red มากเกินไป สีขาวอาจดูอุ่นหรือติดแดง
ถ้า Green เบี่ยงออกจากสมดุล Neutral Tone ก็สามารถมี Tint เขียวหรือ Magenta ได้
ดังนั้น White Balance ไม่ใช่การทำให้ “สีขาวดูสวย” แต่เป็นการควบคุมความสัมพันธ์ของ RGB ที่ร่วมกันสร้าง White และ Neutral Tone ให้ใกล้กับ Reference
และเพราะ RGB ชุดเดียวกันนี้เป็นพื้นฐานในการสร้างสีและโทนต่าง ๆ ของภาพ ความผิดพลาดของ White Balance จึงไม่ได้ส่งผลเฉพาะสิ่งที่เป็นสีขาวเท่านั้น
2. ทำไม White Balance ถึงส่งผลกับสีทั้งภาพ?
ลองนึกถึงฉากกลางวันที่มีตัวละครยืนอยู่ริมทะเล
ในภาพเดียวกันอาจมีทั้ง Skin Tone, ท้องฟ้า, ก้อนเมฆ, ต้นไม้, น้ำทะเล ทราย และแสงสะท้อนบนผิวน้ำ
หาก White Balance ของ Display เอนไปทาง Blue มากเกินไป สิ่งที่เกิดขึ้นไม่ใช่เพียงก้อนเมฆสีขาวที่ดูอมฟ้า
แสงธรรมชาติของทั้งฉากสามารถดูเย็นลง Skin Tone อาจดูซีดหรือเย็นกว่าที่ควร และ Neutral Tone ในภาพก็สามารถมี Blue Bias ปะปนอยู่
ในทางกลับกัน ถ้า Red หรือ Green มากกว่าที่ควร Character ของภาพก็สามารถเปลี่ยนไปอีกแบบหนึ่ง
แต่ตรงนี้ต้องแยกให้ออกระหว่าง Color Styling ที่ผู้สร้างตั้งใจใส่ไว้ กับ Color Bias ที่เกิดจาก Display เอง
ถ้าผู้สร้างตั้งใจ Grade ฉากพระอาทิตย์ตกให้ Warm ภาพก็ควรยังดู Warm
ถ้าฉากกลางคืนถูกออกแบบให้มี Blue Tone ภาพก็ควรยังมี Blue Tone
หน้าที่ของ Calibration ไม่ใช่การลบ Character เหล่านี้ออก แต่คือทำให้ Display เพิ่มสีของตัวเองเข้าไปให้น้อยที่สุด เพื่อให้สิ่งที่อยู่ในต้นฉบับถูกถ่ายทอดออกมาตามที่ควรจะเป็น
3. แล้ว Grayscale คืออะไร?
ถ้าเราสร้าง White ได้แล้ว และลดระดับความสว่างของ RGB ลงโดยยังรักษาความสัมพันธ์ของทั้งสามสีเอาไว้ เราจะได้
White → Light Gray → Mid Gray → Dark Gray → Black
ช่วงทั้งหมดนี้เรียกว่า Grayscale
ประเด็นสำคัญคือ Display ไม่ได้การันตีว่า ถ้า White ที่ระดับสว่างถูกต้องแล้ว Gray ทุกระดับด้านล่างจะถูกต้องตามไปด้วย
ตัวอย่างเช่น Display เครื่องหนึ่งอาจมี
White → ใกล้ Reference
Light Gray → ยังเป็นกลาง
Mid Gray → เริ่มติด Blue
Dark Gray → กลับเริ่มติด Red
นี่คือสิ่งที่เรียกว่า Grayscale Tracking
ดังนั้น White Balance Calibration จึงไม่ได้ตรวจเพียงสีขาวที่ปลายสุดของภาพ แต่ต้องดูว่า RGB สามารถรักษาสมดุลได้ดีเพียงใด ตลอดช่วงตั้งแต่มืดไปจนถึงสว่าง
4. Grayscale ที่ผิด ส่งผลกับฉากจริงอย่างไร?
ผลของ Grayscale Error จะเข้าใจง่ายขึ้นเมื่อเรามองภาพเป็นระดับความสว่างต่าง ๆ
ลองนึกถึงฉากกลางคืน หรือฉากที่ตัวละครอยู่ภายในถ้ำและมองออกไปยังปากถ้ำที่มีแสงจากภายนอก
ผนังถ้ำ เสื้อผ้า และรายละเอียดในเงาจะอยู่ในช่วง Dark Gray ขณะที่ใบหน้าของตัวละครอาจอยู่ใน Midtone และแสงจากภายนอกอยู่ในช่วง Highlight
ถ้า RGB Balance ในช่วงมืดเอนไปทาง Red รายละเอียดภายในถ้ำก็สามารถมี Red Tint ปะปน ทั้งที่บริเวณสว่างด้านนอกอาจยังดูค่อนข้างเป็นกลาง
ในทางกลับกัน ถ้าช่วง Midtone มี Blue มากเกินไป Skin Tone ของตัวละครอาจดูเย็นหรือซีดกว่าที่ควร
ส่วนก้อนเมฆ หิมะ เสื้อสีขาว แสงจากหน้าต่าง หรือ Highlight บนผิวน้ำ หาก Grayscale ช่วงสว่างมี RGB ไม่สมดุล Character ของแสงและ Neutral Highlight ก็สามารถเปลี่ยนไปได้เช่นกัน
นี่หมายความว่า ในภาพเฟรมเดียวกัน Display สามารถมี White Balance Error แตกต่างกันระหว่าง Shadow, Midtone และ Highlight ได้
และนี่เป็นเหตุผลว่าทำไมการตรวจ Grayscale จึงต้องดูมากกว่าสีขาวเพียงจุดเดียว
5. แล้วเรารู้ได้อย่างไรว่า White แบบไหนคือ “ถูกต้อง”?
ถ้าใช้เพียงความชอบ คนแต่ละคนสามารถเลือก White Point ต่างกันได้
บางคนชอบภาพ Warm บางคนชอบภาพ Cool และบางคนอาจชอบภาพที่ดูสดหรือจัดขึ้น
สิ่งเหล่านี้คือ Preference
แต่ Video Calibration จำเป็นต้องมี Reference
สำหรับระบบ HDTV ตามมาตรฐาน ITU-R BT.709 ใช้ Reference White ที่อ้างอิง D65 โดยมีพิกัด CIE 1931 ประมาณ
x = 0.3127
y = 0.3290
ตัวเลขเหล่านี้ผู้ใช้งานทั่วไปไม่จำเป็นต้องจำ
สิ่งสำคัญคือการเข้าใจว่า D65 เป็น Reference ที่กำหนดไว้ในระบบมาตรฐานภาพ ไม่ใช่ White Point ที่ Calibrator เลือกขึ้นมาตามความชอบ
ในกระบวนการผลิตภาพระดับมืออาชีพก็ต้องมี Reference Display และสภาพแวดล้อมการรับชมที่กำหนด เพื่อให้ผู้ที่ทำงานกับภาพมีจุดอ้างอิงร่วมกัน
ดังนั้นเมื่อภาพเดินทางมาถึง TV หรือ Projector ที่บ้าน คำถามจึงไม่ใช่เพียงว่า
“ภาพนี้ดูสวยไหม?”
แต่ยังมีอีกคำถามหนึ่งว่า
“Display เครื่องนี้กำลังแสดง White และ Grayscale อยู่ตรงไหนเมื่อเทียบกับ Reference?”
6. White ตรง D65 แล้ว แปลว่าถูกทั้งหมดหรือยัง?
ยังไม่พอ
สมมุติว่าเราวัด White ที่ระดับสว่างที่สุดแล้วพบว่าอยู่ใกล้ D65 มาก หากดูเพียงจุดนี้เราอาจคิดว่า White Balance ถูกต้องแล้ว
แต่เมื่อวัดระดับอื่นลงมา อาจพบว่า
ช่วงสว่างอยู่ใกล้ Reference
Midtone เริ่มมี Blue เพิ่มขึ้น
ช่วงมืดกลับมี Red เพิ่มขึ้น
ดังนั้นสิ่งที่ต้องตรวจสอบจริงจึงเป็น Grayscale Tracking ไม่ใช่เพียง White Point จุดเดียว
นี่คือเหตุผลว่าทำไมการเลือก Color Temperature ในเมนู TV หรือ Projector เช่น Warm, Normal หรือ Cool เพียงอย่างเดียว ไม่ได้หมายความว่า Display ได้รับการ Calibration แล้ว
Picture Mode หนึ่งอาจทำให้ White ใกล้ Reference ขึ้น แต่ Grayscale ในช่วงอื่นยังสามารถเบี่ยงออกจาก Reference ได้
และความผิดพลาดลักษณะนี้สามารถมองเห็นได้อย่างชัดเจนด้วย Measurement
7. เมื่อวัดจริง RGB ที่ไม่สมดุลมีหน้าตาอย่างไร?

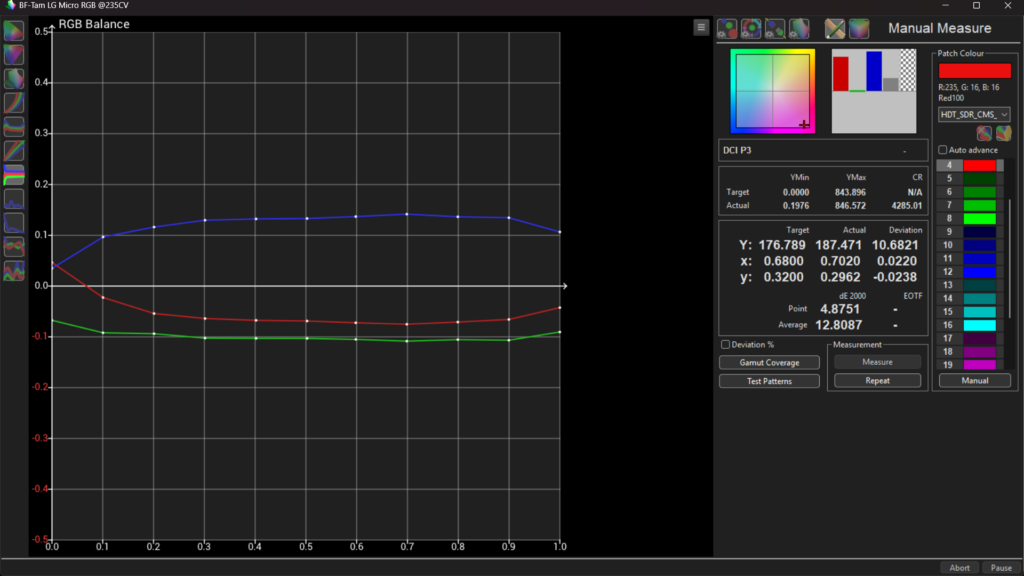

ภาพต่อไปนี้เป็นตัวอย่าง Measurement จริงจาก ColourSpace ก่อนทำ Calibration
[— RGB Balance ก่อน Calibration]
จากกราฟจะเห็นว่าเส้น Red, Green และ Blue ไม่ได้อยู่รวมกันบริเวณ Reference
โดยเฉพาะ Blue ที่สูงขึ้น ขณะที่ Red และ Green อยู่ต่ำกว่า
ที่น่าสนใจกว่านั้นคือความผิดพลาดไม่ได้เกิดขึ้นเพียงจุดเดียว แต่ดำเนินต่อเนื่องผ่าน Grayscale หลายระดับ
นี่คือตัวอย่างที่ทำให้เห็นว่า White Balance ไม่ใช่เรื่องของการมอง “สีขาวหนึ่งภาพ” แล้วตัดสินว่าถูกหรือผิด
เพราะ Display สามารถมี RGB Imbalance อยู่ตลอดช่วงความสว่าง และความผิดพลาดเหล่านี้สามารถเข้าไปมีอิทธิพลต่อ Neutral Tone และลักษณะสีของภาพจริงที่เราดู
8. หลัง White Balance & Grayscale Calibration เกิดอะไรขึ้น?
เมื่อวัดและปรับระบบโดยอ้างอิง Target เดียวกัน เราสามารถตรวจสอบผลอีกครั้งว่าความสัมพันธ์ของ RGB เปลี่ยนไปอย่างไร

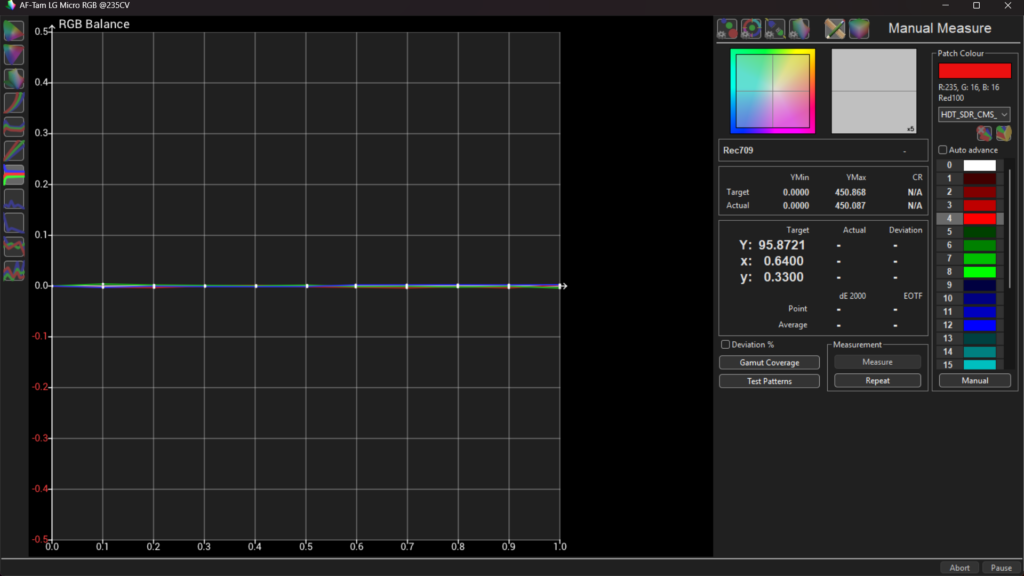

[— RGB Balance หลัง Calibration]
คำบรรยายใต้ภาพ: RGB Balance หลัง Calibration — Red, Green และ Blue สามารถติดตาม Reference ได้ใกล้เคียงกันตลอดช่วง Grayscale ช่วยลด Color Bias ที่เกิดจาก Display และทำให้ Neutral Tone มีความถูกต้องสม่ำเสมอขึ้น
เมื่อเปรียบเทียบกับกราฟก่อน Calibration ความแตกต่างจะเห็นได้ชัด
จากเดิมที่ RGB แยกออกจากกัน หลัง Calibration เส้นทั้งสามกลับมาอยู่ใกล้ Reference และติดตามกันได้สม่ำเสมอกว่าตลอดช่วง Grayscale
แต่ผลลัพธ์ที่เราต้องการจาก Calibration ไม่ใช่การทำให้ภาพ “สีสดขึ้น” หรือ “แรงขึ้น”
สิ่งที่ต้องการคือการลด Color Bias ที่เกิดจาก Display เอง
ถ้าฉากควรเป็น Neutral ก็จะมีความเป็นกลางมากขึ้น
ถ้าฉากถูกสร้างให้ Warm ก็ยังคง Warm
ถ้าฉากถูกสร้างให้ Cool ก็ยังคง Cool
Skin Tone, ก้อนเมฆ, Neutral Gray, แสงธรรมชาติ หรือรายละเอียดในเงาจึงถูกถ่ายทอดโดยมี Color Cast จาก Display ปะปนน้อยลง
9. สิ่งที่สายตามองเห็น กับสิ่งที่ Measurement บอกเรา
คนที่มีประสบการณ์ด้านภาพสามารถมองเห็น Color Cast หรือความผิดปกติของ White Balance ได้ดี
ดังนั้นประเด็นไม่ได้อยู่ที่ว่า “สายตาเชื่อไม่ได้”
สายตาและเครื่องมือวัดทำหน้าที่ต่างกัน
สายตาช่วยให้เราประเมินลักษณะของภาพจริง ขณะที่ Measurement ช่วยตอบว่า Display กำลังสร้างค่าที่อยู่ตรงไหนเมื่อเทียบกับ Reference
Software สำหรับ Video Calibration เช่น ColourSpace หรือ Calman สามารถแสดง RGB Balance, White Point และค่าความคลาดเคลื่อนต่าง ๆ เพื่อให้สิ่งที่เรามองเห็นสามารถเปรียบเทียบกับ Target ได้อย่างเป็นระบบ
เครื่องมือจึงไม่ได้เข้ามาแทนที่สายตา แต่ช่วยสร้าง Reference ที่ตรวจสอบและทำซ้ำได้
และหลังจาก Measurement และ Calibration แล้ว ผลลัพธ์ก็ยังต้องกลับมาตรวจสอบกับภาพจริงอีกครั้ง
10. จากกราฟ Measurement กลับมาสู่ภาพที่เราดูจริง
สิ่งที่เห็นในกราฟอาจดูเป็นเรื่องทางเทคนิค แต่ปลายทางของ Calibration ไม่ใช่การทำกราฟให้สวย
มันคือ ภาพที่เรานั่งดูจริง
[ใส่รูปที่ 4 — Hero White Balance & Grayscale Calibration]
คำบรรยายใต้ภาพ: White Balance & Grayscale Calibration — การรักษาสมดุล RGB และ Grayscale ให้ใกล้ Reference ช่วยลด Color Bias ของ Display เพื่อให้ Shadow, Midtone, Highlight และสีต่าง ๆ ในภาพถูกถ่ายทอดอย่างเป็นธรรมชาติมากขึ้น
ภาพนี้ช่วยสรุปความสัมพันธ์ของทั้งหมดได้ดี
White Balance เป็นจุดเริ่มต้น
Grayscale Tracking ตรวจสอบความต่อเนื่องตั้งแต่มืดถึงสว่าง
D65 ทำหน้าที่เป็น Reference
Measurement ช่วยบอกว่า Display อยู่ห่างจาก Target มากน้อยเพียงใด
แต่เป้าหมายสุดท้ายไม่ใช่ตัวเลข
เป้าหมายคือทำให้ Display เพิ่ม Character ของตัวเองเข้าไปในภาพให้น้อยที่สุด และถ่ายทอดสิ่งที่อยู่ในต้นฉบับออกมาอย่างเหมาะสม
11. White Balance ถูกแล้ว สีทั้งหมดถูกหรือยัง?
ยังไม่ใช่
White Balance และ Grayscale ทำให้เรารู้ว่า Neutral Tone ตั้งแต่มืดถึงสว่างมีความสมดุลเพียงใด
แต่ยังไม่ได้ตอบว่า Red, Green, Blue, Cyan, Magenta และ Yellow มีตำแหน่ง Hue และ Saturation ถูกต้องทั้งหมดหรือไม่
เรื่องนั้นจะเกี่ยวข้องกับ Color Gamut และ Color Accuracy
และแม้ Grayscale จะมีความเป็นกลางแล้ว ก็ยังเหลืออีกคำถามสำคัญคือ
ระดับความสว่างระหว่าง Black กับ White ถูกถ่ายทอดอย่างเหมาะสมหรือไม่?
Display สามารถมี White Balance ที่ดี แต่ Midtone ยังสว่างหรือมืดกว่าที่ควรได้
นี่คือเรื่องของ Gamma
ดังนั้นขั้นตอนต่อไปของ Master Video Calibration คือ
Gamma Calibration สำหรับ SDR
ซึ่งจะอธิบายว่าทำไม Display สองเครื่องที่มี Black Level, White Level และ White Balance ใกล้เคียงกัน จึงยังสามารถให้ความสว่างของ Midtone มิติของภาพ และลักษณะของภาพที่แตกต่างกันได้
อ่านต่อใน Video Calibration
White Balance และ Grayscale เป็นเพียงหนึ่งในองค์ประกอบของการทำ Video Calibration เพราะแม้สมดุล RGB จะถูกต้องแล้ว เรายังต้องตรวจสอบทั้ง Gamma, Color Gamut, HDR และองค์ประกอบอื่น ๆ ของระบบภาพ
หากต้องการทำความเข้าใจกระบวนการทั้งหมด สามารถอ่านต่อได้ที่ Video Calibration ซึ่งรวบรวมเนื้อหาตั้งแต่การตรวจสอบ Video Signal ไปจนถึงการวัดและ Verification หลัง Calibration
FAQ: White Balance & Grayscale Calibration
1. White Balance ของ TV หรือ Projector คืออะไร?
White Balance คือความสมดุลของแสง Red, Green และ Blue ที่ Display ใช้สร้างสีขาวและ Neutral Tone หาก RGB ไม่สมดุล ภาพอาจมี Color Cast เช่น ติดแดง เขียว หรือน้ำเงิน และสามารถส่งผลต่อโทนสีของภาพโดยรวมได้
2. D65 คืออะไร และทำไมใช้ในการ Calibration?
D65 คือ Reference White ที่ใช้เป็นจุดอ้างอิงในมาตรฐานระบบภาพ เช่น Rec.709 โดยมีเป้าหมายเพื่อให้ Display สามารถแสดง White และ Neutral Tone ใกล้กับ Reference เดียวกับที่ใช้ในระบบภาพ แทนการกำหนดสีขาวจากความชอบของผู้ปรับ
3. เลือกโหมด Warm หรือ 6500K แล้ว ยังต้อง Calibration หรือไม่?
การเลือกโหมด Warm หรือ Color Temperature ใกล้ 6500K อาจช่วยให้ White Point เข้าใกล้ Reference มากขึ้น แต่ไม่ได้ยืนยันว่า RGB Balance จะถูกต้องตลอดทั้ง Grayscale เพราะ Display สามารถมีความคลาดเคลื่อนแตกต่างกันในช่วงมืด Midtone และช่วงสว่างได้ การวัดจึงเป็นวิธีตรวจสอบว่าค่าจริงอยู่ใกล้ Reference เพียงใด
4. White Balance Calibration ทำให้สีของภาพถูกต้องทั้งหมดหรือไม่?
ไม่ทั้งหมด White Balance และ Grayscale Calibration ช่วยให้ Neutral Tone และพื้นฐาน RGB มีความสมดุลมากขึ้น แต่ความถูกต้องของสีอื่น ๆ ยังเกี่ยวข้องกับ Color Gamut, Hue, Saturation, Gamma และองค์ประกอบอื่นของระบบภาพ ซึ่งต้องตรวจสอบในขั้นตอน Calibration ส่วนอื่นต่อไป
ผมว่า พอแค่นี้ครับ ไม่ควรยัด FAQ 8–10 ข้อ เพราะจะเริ่มวนกับเนื้อหาหลัก และทำให้บทที่ตอนนี้กำลังอ่านลื่นกลับมายาวโดยไม่จำเป็น.
แหล่งอ้างอิง
ITU-R Recommendation BT.709 — Parameter values for HDTV standards
มาตรฐานหลักที่รองรับเรื่อง Rec.709, RGB Primaries และกำหนด Reference White เป็น D65 ที่ x = 0.3127, y = 0.3290 รวมถึงกล่าวถึงการประเมินภาพบน Reference Monitor ภายใต้ Reference Viewing Environment (ITU)
ColourSpace — Manual Calibration Guide / Light Illusion
ตรงกับเนื้อหาในบทมาก โดย ColourSpace อธิบายว่า RGB Balance ที่ผิดทำให้ Grayscale มี Color Contamination และสำหรับ Rec.709 เป้าหมายของ Grey Scale Balance คือ D65 ที่ x 0.3127, y 0.3290 ตลอด Grayscale Range (Light Illusion)
ColourSpace — Manual Calibration Guide
Calman — RGB Balance & Grayscale / Portrait Displays
ใช้อ้างอิงส่วนกราฟ RGB Balance และแนวคิดการตรวจ White Balance ในหลายระดับความสว่าง โดย Calman อธิบายว่า RGB Balance Chart ใช้เปรียบเทียบปริมาณ Red, Green และ Blue ที่ Display สร้างในแต่ละ Signal Level และใช้ประเมิน Grayscale ก่อนและหลัง Calibration (Portrait Displays)
สำหรับหน้าเว็บจริง ผมว่า 4 แหล่งนี้จบเลยครับ — มี ITU เป็นมาตรฐาน, แล้วมี ColourSpace + Calman เป็นแหล่งอ้างอิงด้านการ Measurement/Calibration ตรงกับเนื้อหาที่เราเขียนมากที่สุด.
